消防車梯子_消防車自動翻轉梯架_15米氣動梯架（落地款）技術規格書

一.產品概術

消防設備的取放，工作展開和收回工作過程中，在如何減少消防人員體能的消耗，在如何提高消防人員安全性方面，在如何減少消防人員展開作業時間方面，是我們公司永恒的追求。
自動翻轉梯架,國內首次采用氣缸,具有體積小、重量輕、成本底、可靠性高、便于物流等優點。
二. 選型指南：
6 米梯架:可以選用 6 米手動梯架和 6 米氣動梯架（常規款）：
15 米架:可以選用 15 米氣動梯架（常規款）、15 米氣動梯架（落地款）、15 米氣動梯架（側翻款）
二.技術參數
1. 15 米氣動梯架(落地款)產品型號：QDTJ-15M-HF-LD;
2.梯架安裝好尺寸尺寸≤6300x590x480mm（包裝箱尺寸≤4000x600x500）;
3.梯架展開翻轉角度58度至62度,從車頂翻下2.7至3米可調;（梯架伸岀行程≤6.3米）;

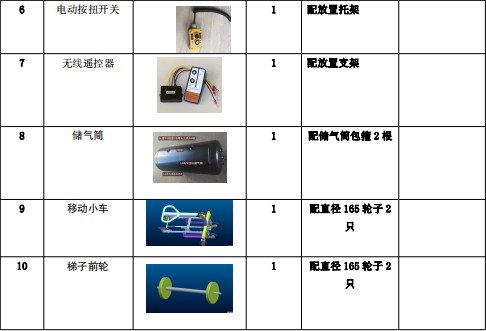

4.梯架有應急手動開關、 有帶彈簧線電動按扭開關、有移動式無線遙控開關、
三種開關來控制氣路,增強可靠性，提高操作便利性；
5. 梯架主體采用鋁合金 6061 材質，底座采用鋼板 Q235A 材質,先鍍鋅后噴塑工藝制作而成，整體重量≤260 公斤;
6.梯架用的氣缸、及電磁閥采用國內知名品牌:亞德客;
7.配有移動小車，一人輕松拖走梯架，腳踏式鎖緊開關，能快至 3 秒至 5 秒左右脫開與主梯的連接;
8.人無需上車頂，設備展開時間20秒至25秒放至地面;

9.梯架(落地款)設備限載≤100公斤。

三．具體實施方式及附圖：

梯子縮回狀態1

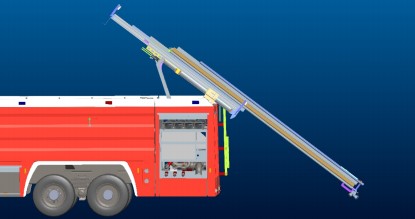

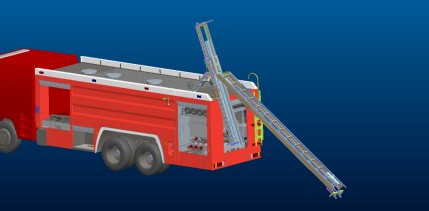

展開狀態1（旋轉30度時）

展開狀態2（旋轉50度時）

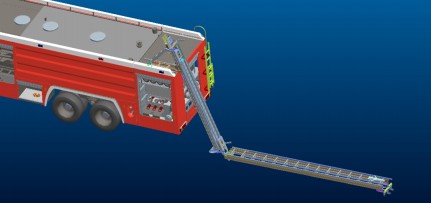

展開狀態3（放平至地面）

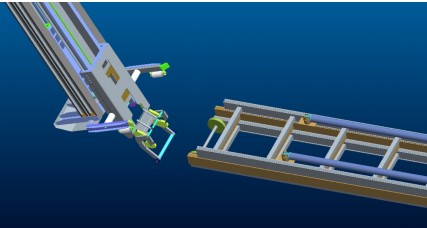

展開狀態4（鎖扣觸碰地面自動脫開）

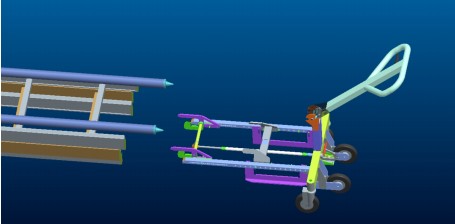

展開狀態5（移動小車脫開狀態)

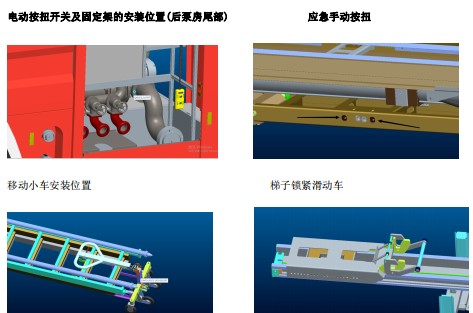

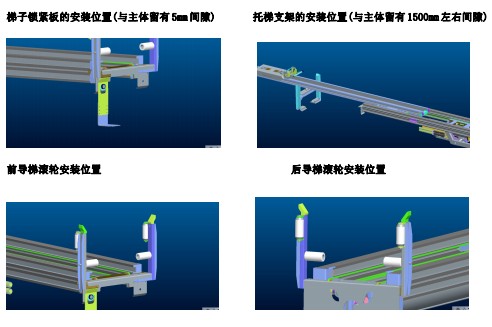

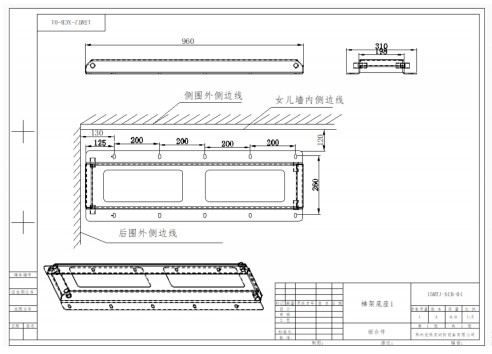

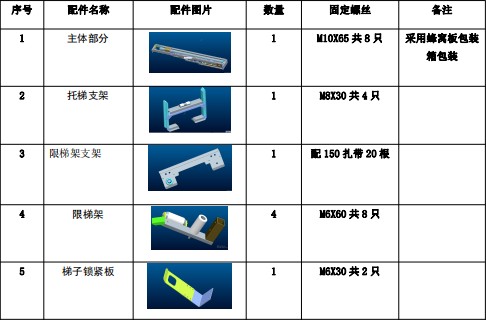

五．安裝尺寸及附圖：

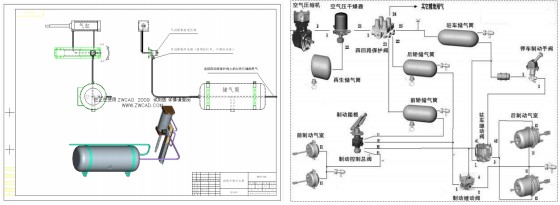

15 米自動梯架接氣原理圖

（為了提高行車安全性，單獨增加獨立供氣系統，通過四回路保護閥與剎車系統分開，氣壓高低不影響剎車系統。儲氣筒大小只能供梯架一個來回用氣，如要連續使用將車子發動后，再使用（梯架取氣口接四回路保護閥上的 24 其它輔助用氣））
